Injection de fissures Les fissures dans les éléments de construction sont des points faibles structurels : elles réduisent la durée de vie de l'ouvrage, car l'eau qui pénètre affaiblit sensiblement la substance du bâtiment. Avec les systèmes d'injection KÖSTER, nous étanchons durablement fissures, joints et éléments en contact avec le sol, de l'injection de fissures à l'injection de joints, en passant par l'injection de voile et l'injection de béton.
Injection de fissuresInjection et réparation de fissures
Les fissures résultent de forces et de tensions supérieures à la résistance de l'élément de construction : charges et poids propre, retrait du béton pendant le durcissement, mouvements du sous-sol et tassements, ou influences thermiques avec dilatation et retrait. Dès que les fissures compromettent la portance ou l'étanchéité, une obturation élastique ou mécaniquement résistante s'impose.
Le tracé de la fissure est rempli par injection sous pression, via des packers d'injection, avec une résine polyuréthane. Toute la gamme d'injection KÖSTER est en polyuréthane : élastique et flexible ou rigide et résistant aux chocs selon le besoin, avec une bonne adhérence sur supports secs comme humides, une durée d'emploi ajustable et un faible dégagement de chaleur. Les polyuréthanes ne sont pas corrosifs et réagissent de façon neutre aux armatures en acier. L'injection avec les produits KÖSTER ferme durablement la fissure, stoppe la venue d'eau et protège l'armature de la corrosion.

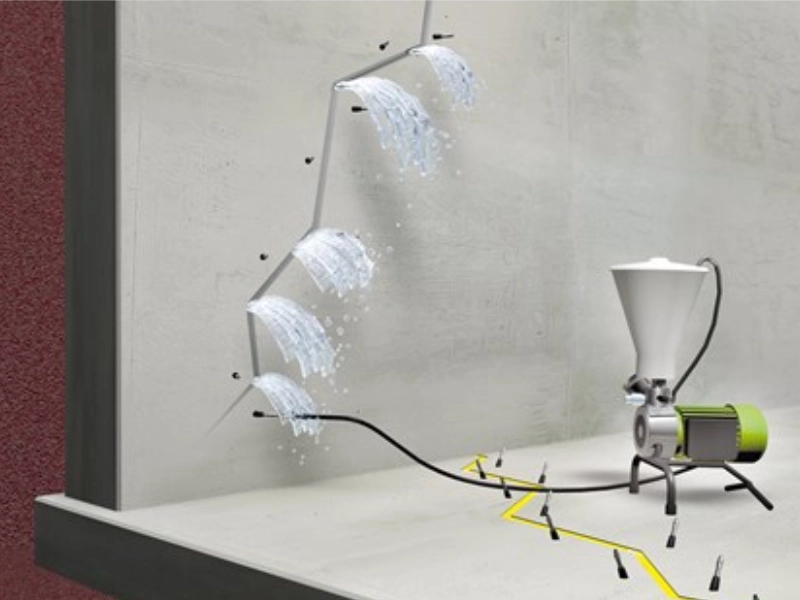

injection de fissures via packers
KÖSTER PUR 2IN1Fissures sèches et humides durablement colmatées
KÖSTER PUR 2IN1 s'emploie de façon standard pour étancher les fissures contre l'eau. Le matériau mousse au contact de l'eau et stoppe ainsi la venue d'eau immédiate. Une seconde injection avec le même produit assure ensuite un colmatage durablement élastique de la fissure.
L'avantage de ce système : lorsque la charge d'eau est faible ou moyenne, il est souvent difficile de savoir si une fissure est active, et donc de choisir le bon produit. KÖSTER PUR 2IN1 forme une mousse dans les zones humides et durcit en résine massive dans les zones sèches. Le comportement d'injection adapté est ainsi toujours assuré, sans devoir changer de produit au préalable.

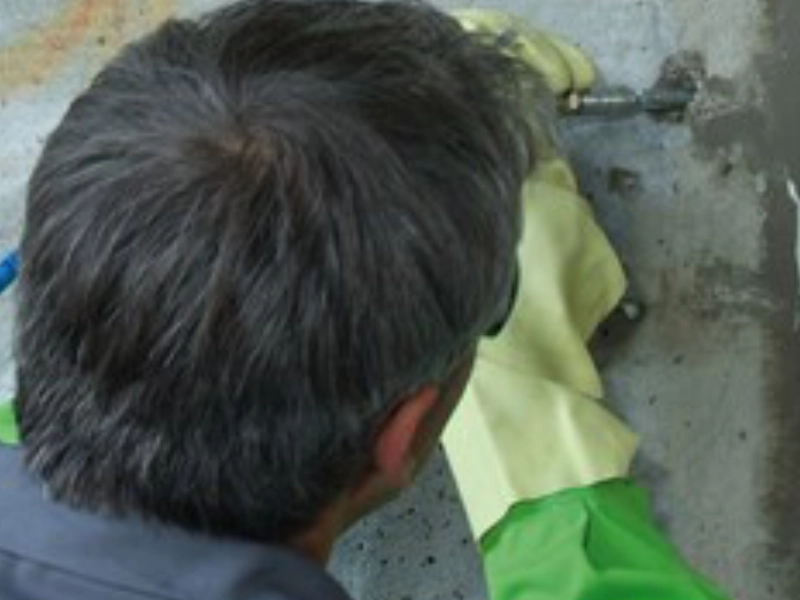

injection de fissures avec KÖSTER PUR 2IN1
Injection de voileÉtanchéité extérieure de cave par l'intérieur
En cas de réparation, il n'est pas toujours possible de mettre à nu les murs extérieurs de la cave, par exemple parce que la zone à creuser est construite ou inaccessible. Il faudrait d'abord penser à une étanchéité intérieure (étanchéité négative). Pour des bâtiments historiques ou des exigences architecturales particulières, cela est également exclu. Dans ces cas, l'injection de voile est une méthode puissante pour l'étanchéité ultérieure des composants en contact avec le sol.
Avec le KÖSTER Injection Gel G4, l'étanchéité est appliquée sur la paroi extérieure en l'injectant depuis l'intérieur (injection de voile de gel). Le gel réagit avec l'eau et la lie pour former un solide élastique imperméable. L'eau déjà présente derrière le mur ne pose aucun problème, car les gels d'injection KÖSTER ne réagissent pas avec elle mais la lient dans leur matrice. Le traitement s'effectue avec la pompe à gel acrylate KÖSTER via les lances de guidage brevetées KÖSTER. L'agent d'injection se répartit sur la paroi extérieure et réagit en peu de temps pour former une couche imperméable.
Pour les composants poreux ou à cavités, l'injection de surface du KÖSTER Injection Gel G4 directement dans l'élément est également possible. Là encore, le gel lie l'eau présente et forme un solide élastique imperméable. Le procédé convient aussi bien aux appartements et maisons d'habitation qu'aux ouvrages de plus grande taille.

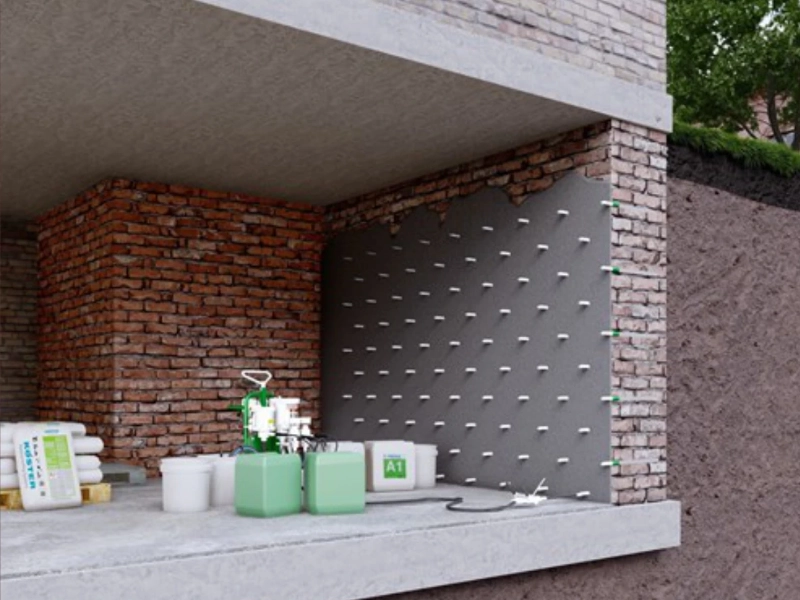

injection de voile, paroi extérieure de cave
Composants non accessiblesÉtanchéité ultérieure de cages d'ascenseur et de parkings
Les composants qui ne sont plus accessibles de l'extérieur, du fait d'une construction excessive ou pour d'autres raisons (tunnels, parkings souterrains, passages d'ascenseurs, sols en béton), sont aujourd'hui étanchés par injection de voile. Un exemple typique est un passage souterrain d'ascenseur, étanché contre la nappe phréatique par une injection horizontale (sous la semelle) et verticale (murs).
L'élément est entièrement percé selon une grille carrée à face centrée et équipé de packers standards. L'injection s'effectue en plusieurs étapes par les canaux de forage et crée, côté positif (extérieur), des renforts de sol coniques qui isolent le composant de la nappe phréatique. On utilise le KÖSTER Injection Gel G4, qui bénéficie pour cette application d'un agrément général de l'Institut allemand des techniques du bâtiment (DIBt). En cas de pertes de matériau importantes par des ouvertures ou des cavités, on préfère le temps de réaction plus rapide du KÖSTER Injection Gel S4. Pour les maçonneries à chambres creuses ou en briques perforées, des packers spéciaux libèrent le matériau uniquement au dos de l'élément ; ces cas doivent être planifiés par un professionnel.
Construction de tunnelsInjection de voile dans la construction de tunnels
Les tunnels réalisés au bouclier et constitués d'éléments de segment (voussoirs) comptent parmi les formes de construction les plus modernes. Malgré une forte armature, les pressions élevées des presses hydrauliques provoquent parfois des fissures dans le béton. Pour éviter les dégâts d'humidité et la corrosion des armatures, ces fissures sont colmatées par des procédés d'injection standardisés, avec des produits de pontage de fissures comme de mise en force.
Cas classique : la défaillance partielle du joint de compression et la fuite qui en résulte par le joint annulaire. Ici, l'injection de voile derrière l'élément du tunnel est souvent la méthode de choix : des aiguilles d'injection spéciales sont passées à travers les joints et le KÖSTER Injection Gel G4 est injecté. Le matériau solidifie les couches de terre adjacentes, comble les cavités entre le sol et les voussoirs et rétablit l'étanchéité extérieure.

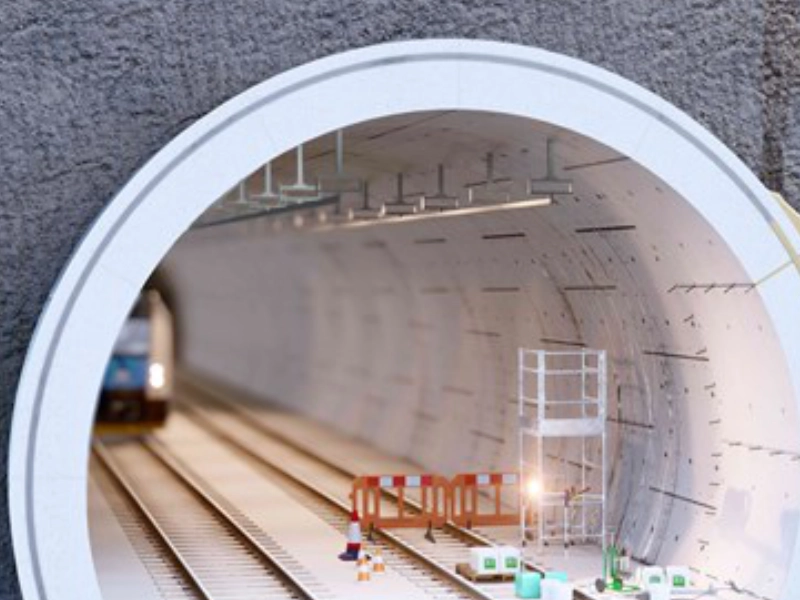

injection de voile, tunnel
Injection de bétonInjection des sols et éléments en béton
Les structures en béton exposées à des conditions extrêmes, telle une forte chaleur, subissent des dommages plus importants de leur microstructure, ce qui peut entraîner une porosité plus élevée. Le vieux béton peut aussi perdre une partie de son intégrité en raison d'influences extérieures ou d'une filtration d'eau prolongée. Un mauvais bétonnage ou des vibrations peuvent également créer des poches de béton ou des fissures indésirables en surface. Toutes ces situations exigent un système capable de combler les fissures et vides infimes et de stopper la filtration dans l'ouvrage.
Même si l'injection de béton n'est pas l'injection la plus courante, elle fait partie des domaines d'application des gels d'acrylate. La faible viscosité du matériau et un durcissement fiable sans incidence sur l'armature en acier en font un champ d'application particulier des gels d'injection KÖSTER. Le KÖSTER Injection Gel G4 suit intelligemment le parcours de l'eau et, après durcissement, scelle la filtration directement à la source. Selon les dimensions et les conditions, l'élément est percé selon une grille définie, des KÖSTER Superpackers sont insérés et le gel est injecté en plusieurs phases jusqu'à atteindre la résistance à la pression. Les trous de forage sont ensuite refermés avec KÖSTER KB-Fix 5.

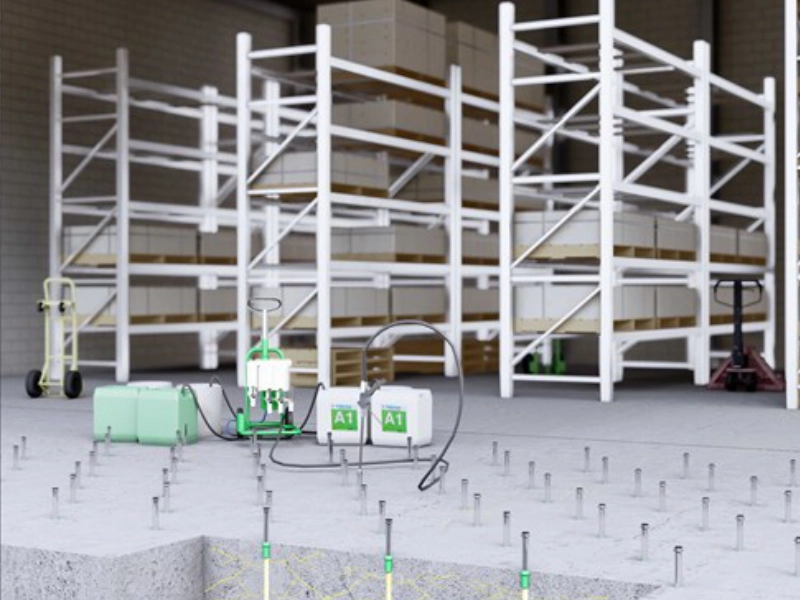

injection de béton, sol en béton
Injection de jointsÉtanchéité des joints de dilatation en parking
L'avantage de l'injection de joints est la procédure peu invasive et le temps de rénovation court. Pas besoin de creuser les plafonds de parkings ni de stocker des terres. Comme un seul packer suffit souvent, l'effort de forage est minime et le gain de temps considérable.
Les packers sont placés de manière à ne pas perforer les bandes de joint existantes, ce qui est particulièrement important pour les bandes d'étanchéité intérieures ou extérieures. Les canaux de forage se terminent dans le tiers supérieur pour les joints plafond-plafond, dans le tiers inférieur pour les joints sol-semelle. Les joints en hauteur reçoivent un calfeutrement polymère, cimentaire ou mécanique pour éviter les pertes de matière.
On emploie le KÖSTER Injection Gel S4 avec le composant B+, un gel acrylique spécialement développé pour l'étanchéité des joints : excellente élasticité, forte adhérence sur les flancs et faible tendance au dessèchement au contact des courants d'air. Ainsi, parkings et garages souterrains sont étanchés sans creuser ni détruire la surface, ce qui économise temps et argent.

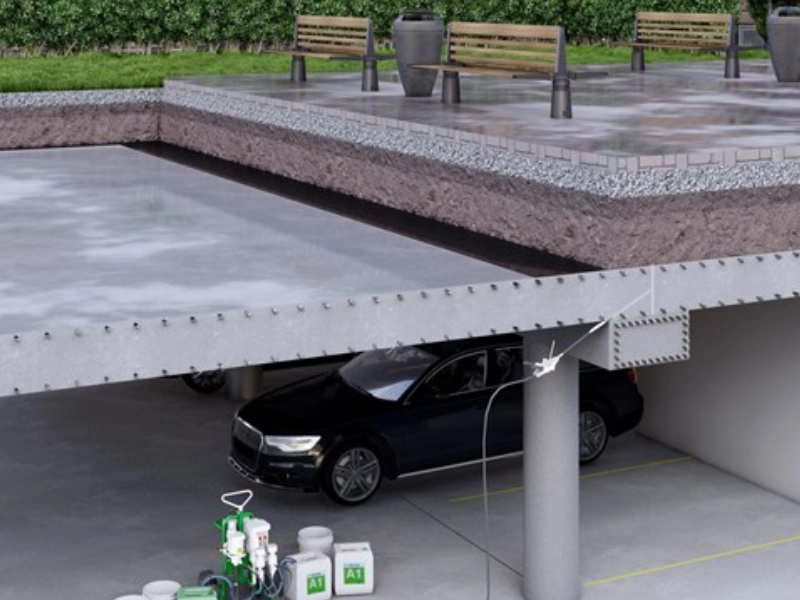

injection de joint de dilatation, parking
Gels d'acrylateGel à base d'acrylate
Les gels d'acrylate se caractérisent par une viscosité initiale extrêmement faible, proche de celle de l'eau. Cela permet la plus grande profondeur de pénétration de tous les matériaux d'injection dans la structure des pores. Ils servent typiquement à l'imperméabilisation des bâtiments par injection de voile, de maçonnerie et de cavités. Grâce à leur faible viscosité, l'injection est possible même dans des sols difficiles comme le sable fin, les limons et certaines argiles.
Même une fois la réaction complète, les gels d'acrylate fixent des quantités importantes d'eau, physiquement liées dans le réseau polymère, si fortement que l'eau ne peut être expulsée même sous haute pression. L'étanchéité des tunnels requiert des matériaux spéciaux, variables selon les éléments et les méthodes ; une pression d'eau inhabituelle et les conditions d'infrastructure sont à prendre en compte lors de la planification.
Le bon matériau d'injection pour chaque cas
Injection de fissures élastique, obturation mécaniquement résistante, injection de voile, injection de béton ou étanchéité de joints : le procédé adapté dépend du type de fissure, de la charge d'eau et de l'accessibilité de l'élément. Nous analysons la situation sur place et choisissons le système KÖSTER approprié.
En un coup d'œil
- Injection de fissures élastique ou mécanique à la résine polyuréthane
- KÖSTER PUR 2IN1 : mousse au contact de l'eau, durcit en résine massive à sec
- Injection de voile avec KÖSTER Injection Gel G4 depuis l'intérieur
- Polyuréthanes : neutres pour l'armature en acier, non corrosifs
- Étanchéité ultérieure d'éléments non accessibles : tunnels, parkings, cages d'ascenseur
- Injection de béton des sols avec KÖSTER Superpacker et KB-Fix 5
- Injection de joints avec KÖSTER Injection Gel S4/B+
- Gels d'acrylate à très faible viscosité pour une pénétration profonde
Données techniques
Conseil et informations techniques
Vous avez un projet concret ? Nous vous conseillons sur la solution d'injection adaptée et établissons un concept pour votre ouvrage. Les fiches techniques des systèmes d'injection KÖSTER sont disponibles sur demande.
